B 系列 BXXXXS-2W 1KV隔离 W2 ～2W 非稳压高电压输出 SIP10脚封装
输入电压
5, 12, 15, 24 VDC
输出电压
100,110、150、180、200 、300VDC
电气特性
以下数据除特殊说明外,均是在TA=25° C, 标称输入电压, 额定输出电流时测得.
输入特性
电压范围 +/- 5 %
滤波 陶瓷电容
隔离特性
额定电压 1000 VDC
泄漏电流 1 mA
电阻 109 Ohm
电容 60 pF type.
输出特性
电压精度 +/- 10%.
( 20 MHz BW) 纹波及噪音 1%, max.
可持续短路时间 5秒
线性电压校准 +/- 0,5 % max.,
负载电压校准 +/- 5 % typ., +/- 10 % max.
效率 65% to 75 %
开关频率 80 KHz, type.
环境特性
工作温度(环境) - 40° C to + 85° C
存储温度 - 55 °C to + 125 °C
降低定额值 见温度特性曲线图
湿度 ≤ 90 %, 非压缩
冷却方式 自然空冷
体积特性
SIP 封装尺寸 27.4 x 8.8 x 11.0mm
1.08 x 0.35 x 0.43英寸
重量 3g~5 g
外壳材料 非传导阻燃黑塑料
|
产品型号 |
输入电压Vin(VDC) |
输入电流 空载(mA) |
输入电流 满载(mA) |
输出电压Vout(VDC) |
输出电流(max.mA) |
满载效率(%TYPE) |
|
B05200S-W2 |
5 |
15 |
67 |
200 |
1 |
60 |
|
B12180S-2W |
12 |
16 |
200 |
180 |
10 |
75 |
|
B12300S-2W |
12 |
14 |
200 |
300 |
6 |
75 |
|

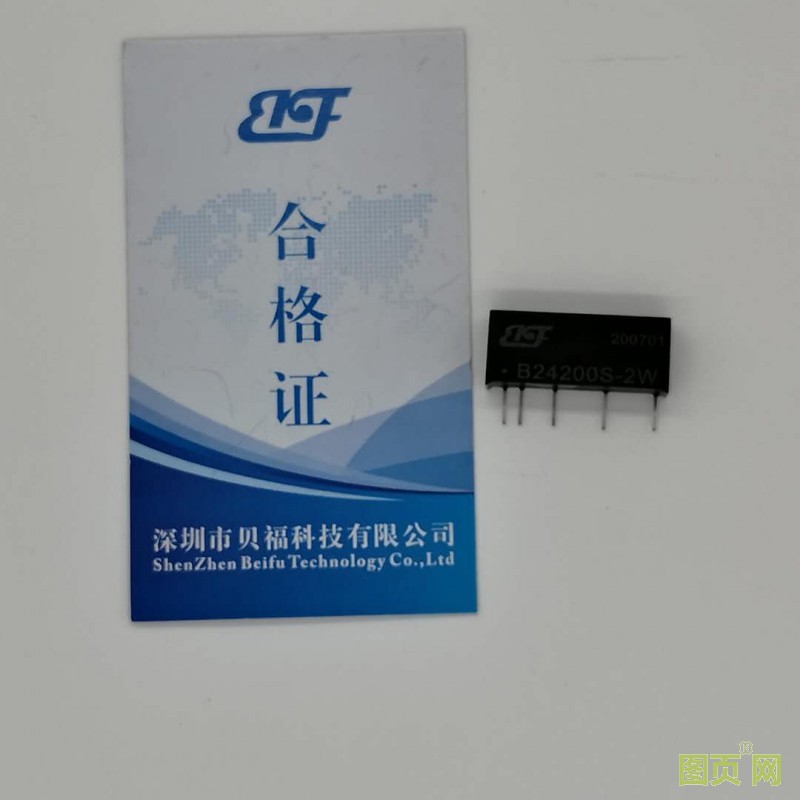

B24200S-2W |
24 |
16 |
104 |
200 |
10 |
80 |
|

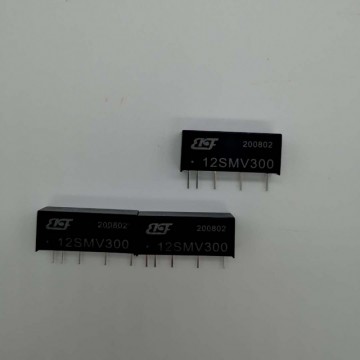

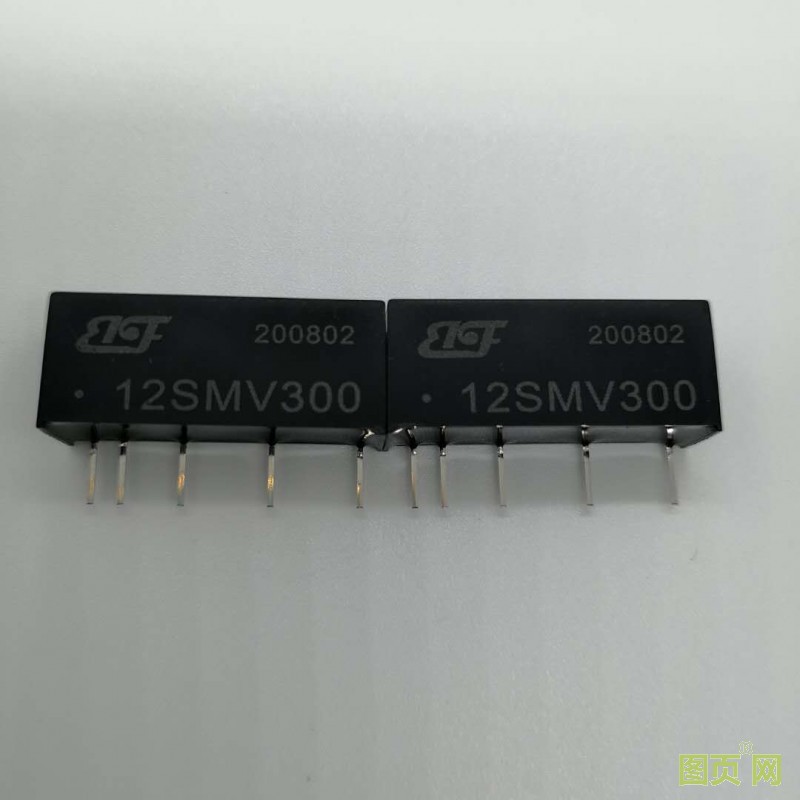

12SMV300 |
12 |
14 |
200 |
300 |
6 |
75 |
