PWM信号转模拟信号隔离变送器、PWM信号隔离器
浏览: 650
品牌: 贝福
PWM信号转换: PWM隔离变送器
PWM转电流: PWM转电压
PWM转模拟量: PWM脉宽测试
单价: 18.00元/只
最小起订量: 1 只
供货总量: 1000 只
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-04-19 17:35

详细信息


PWM脉宽调制信号输入模拟信号输出隔离变送器



主要特性:

>>精度等级:0.2级、0.5级。产品出厂前已检验校正,用户可以直接使用

>>辅助电源:5V/12V/15V/24VDC(范围±10%)

>>PWM脉宽调制信号输入: 50Hz~100KHz

>>输出标准信号:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等,具有高负载能力

>>全量程范围内极高的线性度(非线性度<0.2%)

>>标准DIN35 导轨式安装

>>具有较强的抗电磁干扰和高频信号干扰能力

应用:

>>数字信号转模拟信号,DA变换

>>隔离4-20mA或0-20mA信号传输

>>工业现场特殊信号隔离及变换

>>PWM信号长线无失真传输

>>仪器仪表信号收发

>>电力监控、医疗设备隔离

>>变频器信号隔离采集

>>PLC/FA 电机信号隔离控制

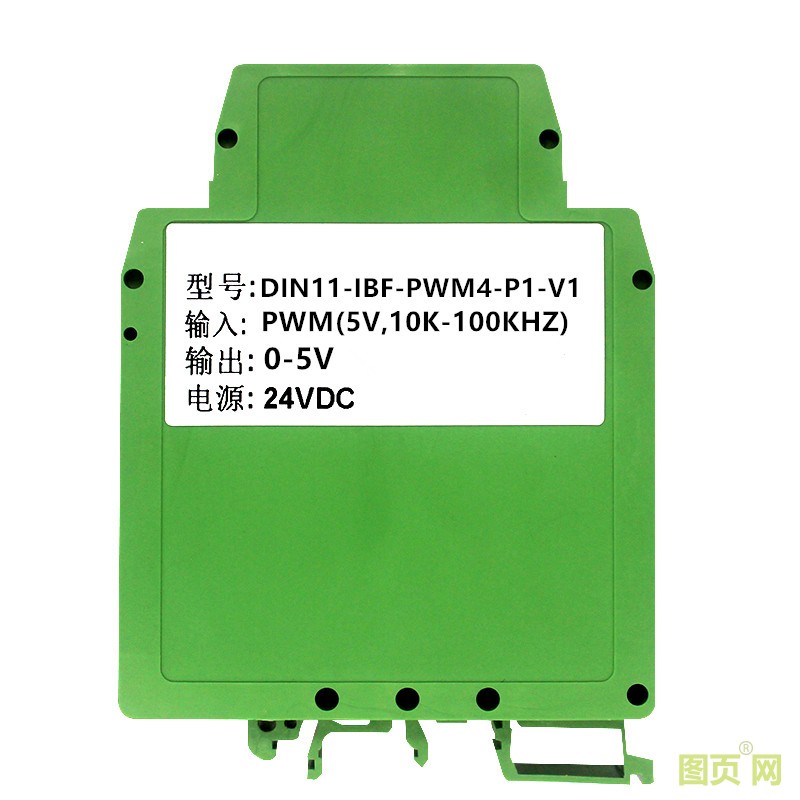

>>脉宽测量                                                                   图1 产品外观图

产品选型表:

DIN11 IBF – PWM - P - V/A

输入信号

供电电源

输出信号

PWM脉宽信号

代码

Power

代码

电流

代码

电压

代码

50~99Hz

PWM1

24VDC

P1

0-20ma

A3

0~5V

V1

100Hz~900Hz

PWM2

12VDC

P2

4-20ma

A4

0-10V

V2

1KHz~9KHz

PWM3

5VDC

P3

用户自定义

Az

1-5V

V6

10KHz~100KHz

PWM4

15VDC

P4





用户自定义

Vz

用户自定义

PWMz















选型举例:

例1:输入信号:100Hz PWM  供电电源:24V  输出信号:4-20mA 型号:DIN11 IBF PWM2-P1-A4

例2:输入信号: 5KHz PWM  供电电源:12V   输出信号:0-10V   型号:DIN11 IBF PWM3-P2-V2

例3:输入信号: 20KHz PWM    供电电源:24V   输出信号:4-20mA 型号:DIN11 IBFPWM4-P1-A4

产品最大绝对额定值:

Continuous Isolation Voltage(持续隔离电压):3000VDC

Junction Temperature(工作温度):+85

Storage Temperature (存贮温度):+150

Lead Temperature   (焊接温度):+300(10秒)

电源电压范围:±10%Vin

注意:如果超出上述范围,产品可能会引起永久性损坏。

通用参数

参数名称

测试条件

最小

典型值

最大

单位

隔离耐压

50Hz,1分钟,漏电流1mA



2500



VDC

耐冲击电压

3KV, 1.2/50us(峰值)

工作温度



-25



+70

工作湿度

无凝露

10



90

%

存储温度



-45



+80

存储湿度



10



95



输入参数



输出参数

输入项目

响应时间

电源损耗

输入脉冲电压

输出项目

输出过载能力

响应时间

50~99Hz

300ms

电压输出

< 0.6W

电流输出

<1.5W

低电平:0 ~ 1.5V

高电平:4 ~ 30V

输入阻抗 > 3KΩ

4-20mA

负载电阻

不超过350Ω

≤1mS

100Hz~900Hz

100mS

0-20mA

1KHz~9KHz

10mS



10KHz~100KHz

10mS

0-5V

≥2KΩ





0-10V





1-5V


















: 产品响应时间有要求的请另做注明。电流输出型如果要求负载电阻500Ω请另做注明。
