DIN44系列编码器差分信号转脉冲信号变送器
主要特性:
>> 编码器差分信号直接输入转换成脉冲信号
>> 支持A、B和Z三相差分同时转换
>> 4路输入，4路输出，输出脉冲幅值可选
>> 不改变原波形频率，响应速度500KHz以上
>> 电源、信号输入、信号输出 3000VDC三隔离
>> 供电电源：5V、12V、15V或24V直流单电源供电
>> 低成本、小体积，使用方便，可靠性高
>> 标准DIN35 导轨式安装
>> 尺寸：120 mm x 70 mm x 43mm
>> 工业级温度范围: - 45 ~ + 85 ℃
应用：
>> 编码器差分信号隔离、采集及变换

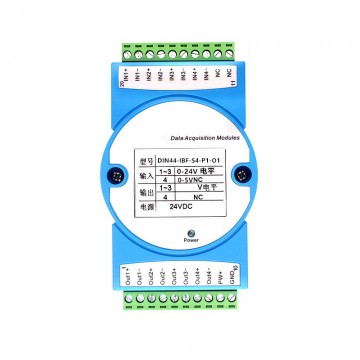

>> 编码器差分信号转24V方波脉冲 图1 模块外观图
>> 伺服编码器差分信号传输到PLC
>> 脉冲信号放大与整形
>> 地线干扰抑制
>> 电机转速监测系统
>> 速度测量与报警
>> 信号无失真变送和传输
产品选型表：
DIN44 IBF – S□ - P□ – O□
|
输入信号 |
供电电源 |
输出信号 |
|||
|
特点 |
代码 |
Power |
代码 |
特点 |
代码 |
|
正负信号输入，正弦波输入 幅度峰峰值（VP-P）：500mV~10V |
S1 |
24VDC |
P1 |
输出电平0-5V |
O1 |
|
单端信号输入， 幅度峰峰值（VP-P）：5V |
S2 |
12VDC |
P2 |
输出电平0-12V |
O2 |
|
单端信号输入， 幅度峰峰值（VP-P）：12V |
S3 |
5VDC |
P3 |
输出电平0-24V |
O3 |
|
单端信号输入， 幅度峰峰值（VP-P）：24V |
S4 |
15VDC |
P4 |
集电极开路输出 |
O4 |
|
5V差分脉冲信号输入 |
S5 |
|
|
差分信号输出 |
O5 |
|
用户自定义 |
Su |
|
|
用户自定义 |
Ou |
选型举例：
例 1： 输入：编码器差分信号输入； 电源：24V ； 输出：0-5V电平 型号：DIN44 IBF S5-P1-O1
例 2： 输入：编码器差分信号输入； 电源：12V ； 输出：0-24V电平 型号：DIN44 IBF S1-P2-O3
例 3： 输入：0-5V电平； 电源：24V ； 输出：0-24V电平 型号：DIN44 IBF S2-P1-O3
例 4： 输入：0-5V电平； 电源：12V ； 输出：集电极开路输出 型号：DIN44 IBF S2-P2-O4
例 5： 输入：用户自定义； 电源：24V ； 输出：用户自定义 型号：DIN44 IBF Su-P1-Ou
