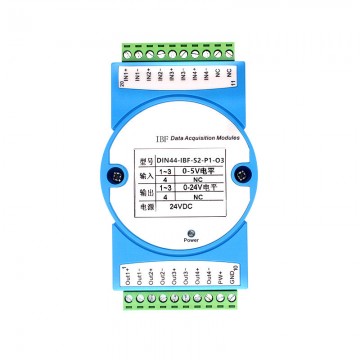

品牌:贝福
差分转集电极:集电极NPN/PNP信号互转
单端转集电极:5V差分转集电极
编码器差分转换:AB相脉冲转换器
起订:1只
供应:1000只
发货:3天内
立即购买
通用参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
|
隔离电压 |
1min |
1500 |
3000 |
|
VDC |
|
|
信号输入 |
幅值（VP-P） |
|
0.2 |
10 |
60 |
V |
|
频率 |
|
0 |
10 |
500 |
kHz |
|
|
输入阻抗 |
|
10 |
|
|
kΩ |
|
|
输入电流 |
5V输入 |
|
0.45 |
|
mA |
|
|
信号输出 |
幅值（VP-P） |
O1:输出电平0-5V |
|
5 |
|
V |
|
频率 |
|
0 |
10 |
500 |
kHz |
|
|
电压（高电平） |
O1:输出电平0-5V |
|
5 |
|
V |
|
|
电压（低电平） |
|
0 |
0.05 |
V |
||
|
电流（高电平） |
|
2 |
5 |
mA |
||
|
电流（低电平） |
|
2 |
8 |
mA |
||
|
电压 |
O4:集电极开路输出 |
|
5 |
30 |
V |
|
|
电流 |
|
3 |
10 |
mA |
||
|
响应时间 |
|
|
1500 |
|
ns |
|
|
辅助电源 |
电压 |
用户自定义 |
3.3 |
12 |
24 |
VDC |
|
电流 |
VD=12V |
|
150 |
|
mA |
|
|
辅助电源功耗 |
|
|
2 |
|
W |
|
|
工作环境温度 |
|
-45 |
|
85 |
℃ |
|
|
贮存温度 |
|
-45 |
|
85 |
℃ |
|

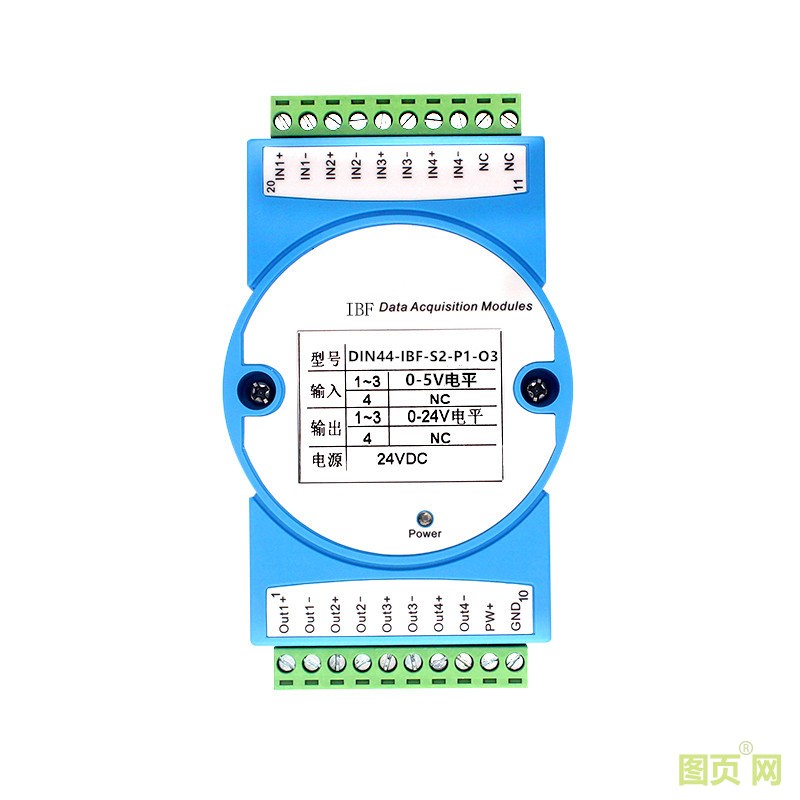

引脚定义：
|
引脚 |
名 称 |
描 述 |
引脚 |
名 称 |
描 述 |
|
1 |
OUT1+ |
信号输出1正端 |
11 |
GND1 |
信号输入端地线 |
|
2 |
OUT1- |
信号输出1负端 |
12 |
GND1 |
信号输入端地线 |
|
3 |
OUT2+ |
信号输出2正端 |
13 |
IN4- |
信号输入4负端 |
|
4 |
OUT2- |
信号输出2负端 |
14 |
IN4+ |
信号输入4正端 |
|
5 |
OUT3+ |
信号输出3正端 |
15 |
IN3- |
信号输入3负端 |
|
6 |
OUT3- |
信号输出3负端 |
16 |
IN3+ |
信号输入3正端 |
|
7 |
OUT4+ |
信号输出4正端 |
17 |
IN2- |
信号输入2负端 |
|
8 |
OUT4- |
信号输出4负端 |
18 |
IN2+ |
信号输入2正端 |
|
9 |
PW+ |
电源正端 |
19 |
IN1- |
信号输入1负端 |
|
10 |
GND |
电源负端 |
20 |
IN1+ |
信号输入1正端 |
