DIN11D系列超大电流信号隔离变送器（铝合金外壳）
主要特性:
>> 精度、线性度误差等级： 0.1、0.2、0.5级
>> 4-20mA/0-5V/0-10V等标准信号输入
>> 0~100mA/0~500mA/0~1A/0-2A等电流信号输出
>> 0~1V(max 2A)/0~10V/0-24V(max 2A) 等电压信号输出
>> 信号输入/信号输出 3000VDC隔离
>> 辅助电源：12V、15V或24V直流单电源供电
>> 辅助电源与输出信号不隔离
>> 螺丝固定安装，插拔式接线端子
>> 尺寸：120 x 105 x 29mm
>> 工业级温度范围: - 45 ~ + 85 ℃
应用：
>> 工业现场信号隔离与放大
>> 电流信号放大或电压信号驱动能力加强
>> 电磁阀、比例阀门线性驱动器
>> 电磁开关线性控制器
>> 电磁驱动线圈或大功率负载
>> 地线干扰抑制
产品选型表： 图1 模块外观图
DIN11D IBF - V(A)□ - P□ – V(A)□
|
输入信号 |
供电电源 |
输出信号 |
|||||||
|
电压 |
代码 |
电流 |
代码 |
Power |
代码 |
电流 |
代码 |
电压 |
代码 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
V1 |
|
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
V2 |
|
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
用户自定义 |
Az |
1-5V |
V6 |
|
0-2.5 |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
用户自定义 |
Vz |
|
用户自定义 |
Vz |
用户自定义 |
Az |
|
|
|
|
|
|
注：定货时请告知输出负载电阻的大小。
DIN11L高电压大电流驱动信号隔离器
主要特性:
>> 精度、线性度误差等级： 0.1、0.2、0.5级
>> 4-20mA/0-5V/0-10V等标准信号输入
>> 0~100mA/0~500mA/0~85mA/0-165mA/0-330mA等电流信号输出
>> 0~1V(max 2A)/0~10V/0-24V(max 2A) 等电压信号输出
>> 信号输入/信号输出 3000VDC隔离
>> 辅助电源：12V、15V或24V直流单电源供电
>> 辅助电源与输出信号不隔离
>> 螺丝固定安装，插拔式接线端子
>> 尺寸：120 x 105 x 29mm
>> 工业级温度范围: - 45 ~ + 85 ℃
应用：
>> 工业现场信号隔离与放大

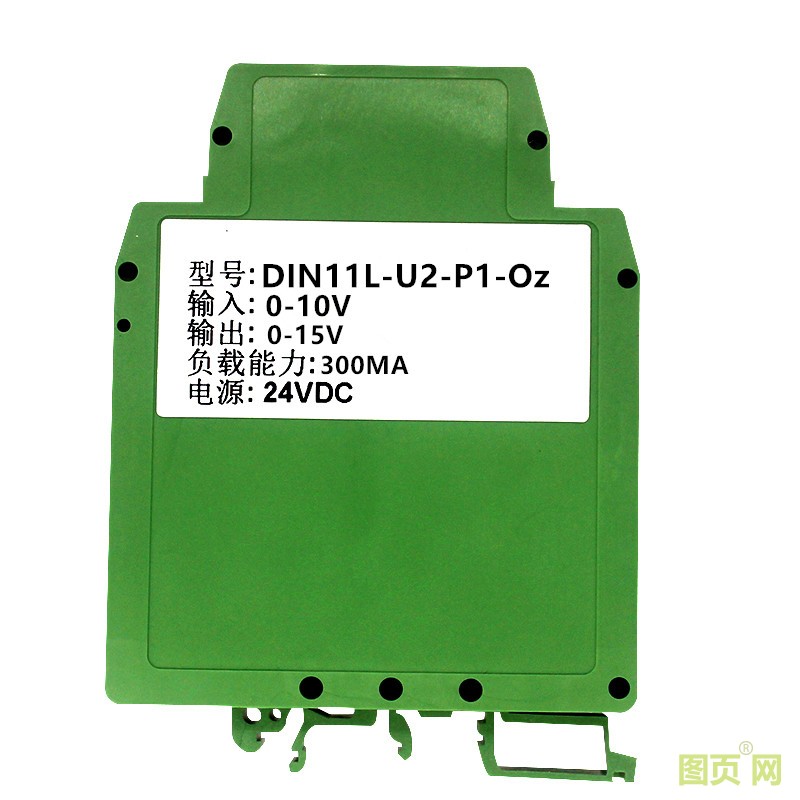

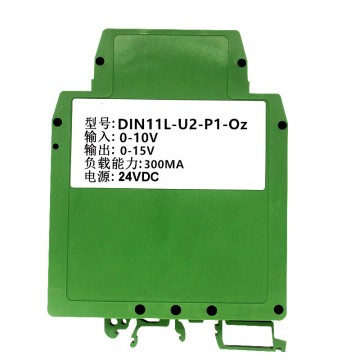

>> 电流信号放大或电压信号驱动能力加强 图1 产品外观图
>> 电磁阀、比例阀门线性驱动器
>> 电磁开关线性控制器
>> 电磁驱动线圈或大功率负载
>> 地线干扰抑制
产品选型表：
DIN11L IBF - V(A)□ - P□ – V(A)□
|
输入信号 |
供电电源 |
输出信号 |
|||||||
|
电压 |
代码 |
电流 |
代码 |
Power |
代码 |
电流 |
代码 |
电压 |
代码 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
V1 |
|
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-15V |
V5 |
|
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
用户自定义 |
Az |
0-24V |
V6 |
|
0-2.5 |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
0-100mA |
V7 |
|
用户自定义 |
Vz |
用户自定义 |
Az |
|
|
|
|
0-300mA |
V8 |
注：定货时请告知输出负载电阻的大小。
选型举例：
例1：输入信号:0-10V 供电电源:24V 输出信号:0-15 型号:DIN11 IBF V2-P1-V5
例2：输入信号:0-10V 供电电源:12V 输出信号:0-300mA 型号:DIN11 IBF V2-P2-V8
例3：输入信号:0-3V 供电电源:24V 输出信号:0-24V 型号:DIN11 IBF Vz-P1-V6
通用参数
|
精 度 ---------- 0.1% ，0.2% |
隔 离 ---------- 信号输入/输出/辅助电源 |
|
辅助电源---------- DC5V、12V、15V、24V |
绝缘电阻 ---------- ≥20MΩ |
|
工作温度---------- -25 ~ +70℃ |
耐 压 ---------- 信号输入/输出/辅助电源 |
|
工作湿度---------- 10 ~ 90% (无凝露) |
3KVDC，1分钟，漏电流1mA |
|
存储温度---------- -45 ~ +85℃ |
|
|
存储湿度---------- 10 ~ 95% (无凝露) |
|
