DIN11系列超大5A电流信号隔离变送器（铝合金外壳）
主要特性:
>> 精度、线性度误差等级： 0.2、0.5级
>> 4-20mA/0-5V/0-10V等标准信号输入
>> 0-3A/0-5A等电流信号输出
>> 0~1V(max 5A)/0~10V/0-24V(max 5A) 等电压信号输出
>> 信号输入/信号输出 3000VDC隔离
>> 辅助电源：24V直流单电源供电
>> 辅助电源与输出信号不隔离
>> 螺丝固定安装，插拔式接线端子
>> 尺寸：120 x 105 x 29mm
>> 工业级温度范围: - 45 ~ + 85 ℃
应用：
>> 工业现场信号隔离与放大
>> 电流信号放大或电压信号驱动能力加强
>> 电磁阀、比例阀门线性驱动器
>> 电磁开关线性控制器
>> 电磁驱动线圈或大功率负载
>> 地线干扰抑制

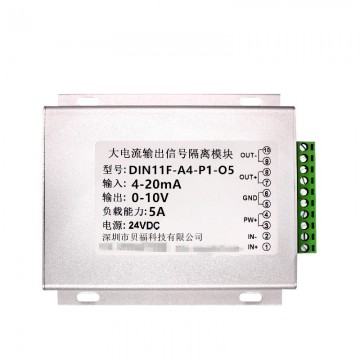

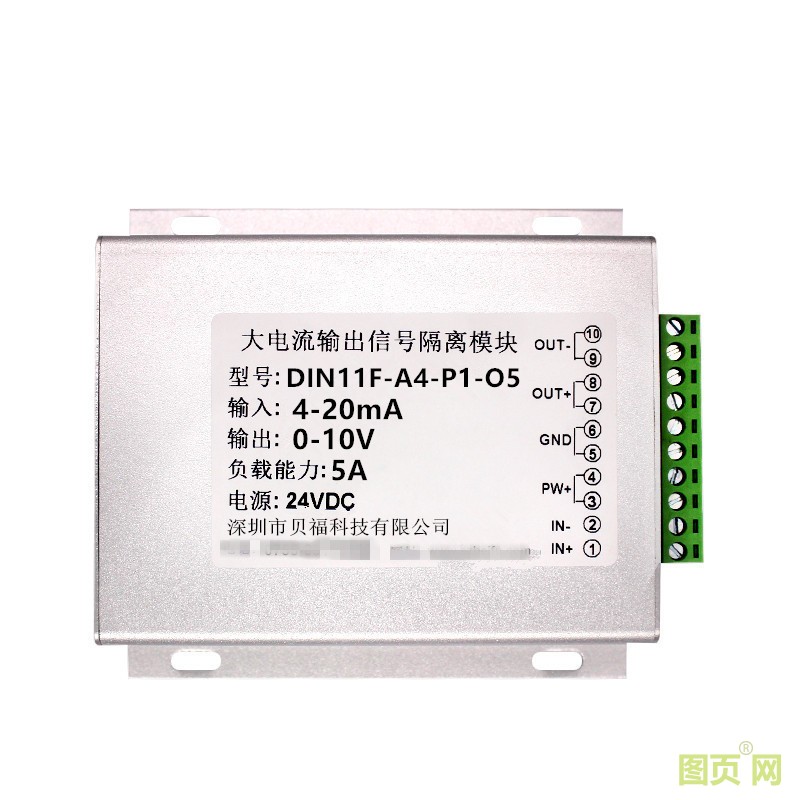

图1 模块外观图
产品选型表：
DIN11F IBF - V(A)□ - P□ – V(A)□
|
输入信号 |
供电电源 |
输出信号 |
|||||||
|
电压 |
代码 |
电流 |
代码 |
Power |
代码 |
电流 |
代码 |
电压 |
代码 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20mA |
A3 |
0~5V |
V1 |
|
0-10V |
V2 |
0-10mA |
A2 |
|
|
4-20mA |
A4 |
0-10V |
V2 |
|
0-75mV |
V3 |
0-20ma |
A3 |
|
|
用户自定义 |
Az |
1-5V |
V6 |
|
0-2.5V |
V4 |
4-20mA |
A4 |
|
|
|
|
用户自定义 |
Vz |
|
用户自定义 |
Vz |
用户自定义 |
Az |
|
|
|
|
|
|
注：定货时请告知输出负载电阻的大小。
|
输入参数 |
|
输出参数 |
|||||
|
输入项目 |
输入阻抗 |
电源损耗 |
输入过载能力 |
输出项目 |
输出参数 |
响应时间 |
|
|
0-5V |
﹥300KΩ |
<1W |
1.2倍额定：连续 |
0-15V |
20mA MAX |
≤100mS |
|
|
0-10V |
0-24V |
||||||
|
0-1mA |
1K` |
0-30V |
|||||
|
0-10mA |
TYP：250Ω 可自设定 |
0-100mA |
用户要提供负载能力 |
||||
|
0-20mA |
0-200mA |
||||||
|
4-20mA |
0-500mA |
||||||
引脚定义：
|
引脚 |
名 称 |
描 述 |
引脚 |
名 称 |
描 述 |
|
1 |
PW+ |
电源正端 |
7 |
IN+ |
模拟信号输入正端 |
|
2 |
NC |
空脚 |
8 |
IN- |
模拟信号输入负端 |
|
3 |
GND |
电源负端 |
9 |
NC |
空脚 |
|
4 |
OUT+ |
模拟信号输出正端 |
10 |
NC |
空脚 |
|
5 |
OUT- |
模拟信号输出负端 |
11 |
NC |
空脚 |
|
6 |
NC |
空脚 |
12 |
NC |
空脚 |
选型举例：
例1：输入信号:0-10V 供电电源:24V 输出信号:0-5A 负载电阻: 4.8欧姆 型号:DIN11F IBF V2-P1-Az
例2：输入信号:0-10V 供电电源:12V 输出信号:0-10V 负载电阻: 2欧姆 型号:DIN11F IBF V2-P2-V2
例3：输入信号:0-3V 供电电源:24V 输出信号:0-24V 负载电阻: 4.8欧姆 型号:DIN11F IBF Vz-P1-Vz
通用参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
隔离 |
信号输入与信号输出之间隔离，辅助电源与输出信号不隔离 |
||||
|
隔离耐压 |
50Hz，1分钟,漏电流1mA |
|
3000 |
|
VDC |
|
耐冲击电压 |
3.5KV， 1.2/50us(峰值) |
||||
|
工作温度 |
|
-45 |
|
+85 |
℃ |
|
工作湿度 |
无凝露 |
10 |
|
90 |
% |
|
存储温度 |
|
-45 |
|
+85 |
℃ |
|
存储湿度 |
|
10 |
|
95 |
℃ |
